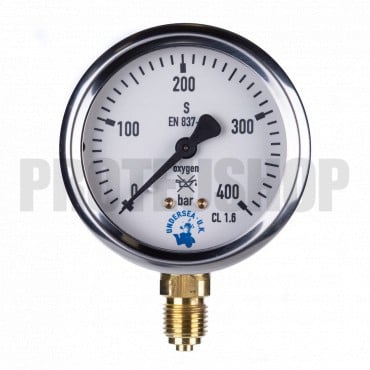

Manomètre 63mm Oxygène 0-400b

UNDERSEA, fabricant britannique spécialisé dans les équipements professionnels de gestion des gaz de plongée, a développé le manomètre sec 5091 pour les panneaux de mélange Nitrox et Trimix, les ensembles de décantation O2 et les cascades haute pression. La construction sèche — sans huile ni liquide amortisseur — est la caractéristique déterminante : dans un circuit oxygène pur, toute trace d'hydrocarbure représente un risque d'inflammation ; le 5091 l'élimine par conception. Les clubs et centres de plongée agréés FFESSM exploitant des stations de remplissage Nitrox doivent équiper leurs postes de manomètres secs dédiés au service O2 — une exigence à laquelle le 5091 répond nativement, avec une précision classe 1.6 qui couvre aussi bien les blocs de plongée standard (200 bar) que les stockages haute pression à 400 bar.

Caractéristiques techniques

• Référence fabricant : 5091
• Diamètre du cadran : 63 mm
• Raccord : G1/4 mâle, entrée radiale inférieure (bottom entry)
• Plage de mesure : 0 à 400 bar
• Classe de précision : 1.6 — déviation maximale ±1,6 % de la pleine échelle (±6,4 bar)
• Type : tube de Bourdon, construction sèche sans huile
• Gaz compatibles : O2, nitrox, trimix, air comprimé, hélium, argon
• Pression de service recommandée : ≤ 2/3 de la pleine échelle (≤ 266 bar en charge continue)
• Matériaux : tube de Bourdon en bronze phosphoreux CuSn6 (conforme EN 837-1 Tableau 5), boîtier acier, cadran aluminium
• Norme : EN 837-1 (manomètres à tube de Bourdon — prescriptions générales)
• Poids : 300 g — conçu selon les normes britanniques BS et DIN

Domaines d'utilisation

Le 5091 est l'instrument de surveillance haute pression des infrastructures de plongée professionnelle : panneaux de mélange Nitrox et Trimix, ensembles de décantation O2 (intégré notamment dans l'assemblage UNDERSEA 5210), cascades de stockage multi-bouteilles, postes de gonflage compresseur HP, et circuits d'alimentation en gaz pour plongeurs recycleur (CCR/MCCR). L'entrée radiale inférieure G1/4 s'intègre naturellement dans les configurations de panneaux verticaux et blocs de distribution compacts. Compatible avec les adaptateurs G1/4 de la gamme UNDERSEA (réf. 1260–1274) pour conversion vers NPT, UNF.

Points forts

• Construction sèche garantie : aucun risque d'inflammation par contamination huile dans les circuits O2 haute pression
• Plage 0-400 bar : couvre les bouteilles standard (200 bar) jusqu'aux stockages haute pression à 400 bar
• Raccord G1/4 universel : compatible avec la quasi-totalité des vannes HP, flexibles et blocs de distribution du marché professionnel
• Format 63 mm standardisé : intégration directe dans les assemblages UNDERSEA (5210, 5830, 5805) et panneaux tiers
• Classe de précision 1.6 conforme EN 837-1 : fidélité d'indication vérifiée pour le contrôle des charges de remplissage
• Protocole O2 FFESSM : construction sèche sans huile répondant aux recommandations fédérales pour les instruments de mesure HP en service oxygène dans les stations de remplissage agréées

Garanties et certifications

Le manomètre UNDERSEA 5091 est conçu conformément à la norme EN 837-1 (manomètres à tube de Bourdon — prescriptions générales), qui définit les tolérances de précision, les conditions d'essai et les prescriptions de marquage des instruments de mesure de pression industriels. Les produits UNDERSEA sont développés selon les normes britanniques BS et DIN. Pour les recommandations sur la manipulation des mélanges gazeux de plongée : Fédération Française d'Études et de Sports Sous-Marins (FFESSM).
